Слаботочные системы бывают разными и отличаются своими функциями, однако их объединяет общий принцип — электрические цепи в них предназначены для передачи, приёма и обработки информации, а также формирования сигналов контроля и управления, а не для передачи значительной электрической мощности потребителю.
Как правило, такие цепи работают при сравнительно небольших напряжениях и токах. Конкретные электрические параметры зависят от назначения системы, используемого интерфейса и применяемого оборудования.
В отличие от силовых систем, основная задача которых — передача и распределение электрической энергии, слаботочные системы предназначены прежде всего для передачи информационных, контрольных и управляющих сигналов.
К наиболее распространённым слаботочным системам относятся:
- структурированные кабельные системы (СКС),
- системы охранного видеонаблюдения (СОВН),
- системы контроля и управления доступом (СКУД),
- автоматическая пожарная сигнализация (АПС),
- система раннего обнаружения пожара (СРОП),
- автоматизированная система управления и диспетчеризации (АСУД).
«За бесперебойной работой дата-центра стоят сотни тысяч точек мониторинга и километры кабельных линий: они круглосуточно следят за температурой, влажностью, электропитанием и пожарной безопасностью. Вся эта «нервная система» объекта построена на слаботочных системах. Разбираемся, как они устроены, какие функции выполняют и почему от них напрямую зависит выполнение SLA перед клиентами».
Андрей Рублев
руководитель группы слаботочных систем
Функции слаботочных систем в ЦОД
Слаботочные системы в ЦОД — это инфраструктура, которая обеспечивает передачу данных от датчиков к системе мониторинга. В их состав входит комплекс элементов низковольтного оборудования: кабельные линии, шкафы диспетчеризации, контроллеры, модули ввода-вывода и сетевое оборудование. На этой технической базе реализуются две ключевые функции — информационная и управляющая.
Информационная функция предусматривает сбор информации с датчиков, которые непрерывно фиксируют различные показатели — температуры, влажности, давления, запыленности и др., и передают их в систему мониторинга. К таким датчикам относятся:
- газоанализаторы (контролируют концентрацию паров дизельного топлива в воздухе),
- датчики температуры и влажности (контролируют климат в машинных залах),
- датчики перепада давления в вентустановках (контролируют степень загрязнения фильтров),
- датчики перепада давления машинных залов (контролируют поддержание избыточного давления для того, чтобы пыль не скапливалась на ИТ-оборудовании),
- датчики запыленности (оценивают количество твердых частиц в воздухе),
- анализаторы углекислого газа (измеряют в воздухе концентрацию CO₂) и другие.
Управляющая функция системы реализуется посредством передачи команд от центра мониторинга на инженерное оборудование. В основном она используется для корректировки уставок и параметров работы оборудования, например изменения температурных порогов, заданных значений давления, влажности и других технологических параметров.
Более широкие возможности управления предусмотрены для вентиляционных установок. Из системы мониторинга оператор может включать и отключать установки, изменять режимы их работы, корректировать уставки, а также управлять исполнительными механизмами, например воздушными заслонками и регулирующими клапанами.
Для другого инженерного оборудования, непосредственно влияющего на работоспособность и отказоустойчивость ЦОД, возможность дистанционного управления через систему мониторинга ограничена или отключена. При этом система продолжает отслеживать состояние такого оборудования, отображение его рабочих параметров и аварийных сигналов, а также, где это предусмотрено, изменение отдельных уставок.
Такое разграничение функций позволяет исключить ошибочное воздействие оператора на критически важное оборудование и снизить риск возникновения аварийной ситуации вследствие человеческого фактора.
Общее количество слаботочных элементов зависит от масштаба и инфраструктуры ЦОД. В среднем в одном машинном зале находится около 30 датчиков температуры и влажности, размещенных в холодных коридорах. Помимо этого, используются десятки дополнительных датчиков для контроля параметров систем хладоснабжения и вентиляции, а также порядка 600–800 точек контроля и учёта энергопотребления, т.к. все клиентские стойки запитаны по двум вводам и каждый ввод контролируется отдельно. В дата-центре MOS5, расположенном в Южном кампусе, слаботочная архитектура насчитывает порядка 100 000 точек опроса, а в масштабах всей экосистемы IXcellerate, включающей два кампуса ЦОД, их количество достигает порядка 250 000.
Совокупность информационных и управляющих элементов слаботочных систем обеспечивает контроль микроклимата и стабильность электроснабжения машинных залов, а также безопасность и управление оборудованием, что напрямую влияет на эффективность работы дата‑центра и выполнение SLA-обязательств перед клиентами.

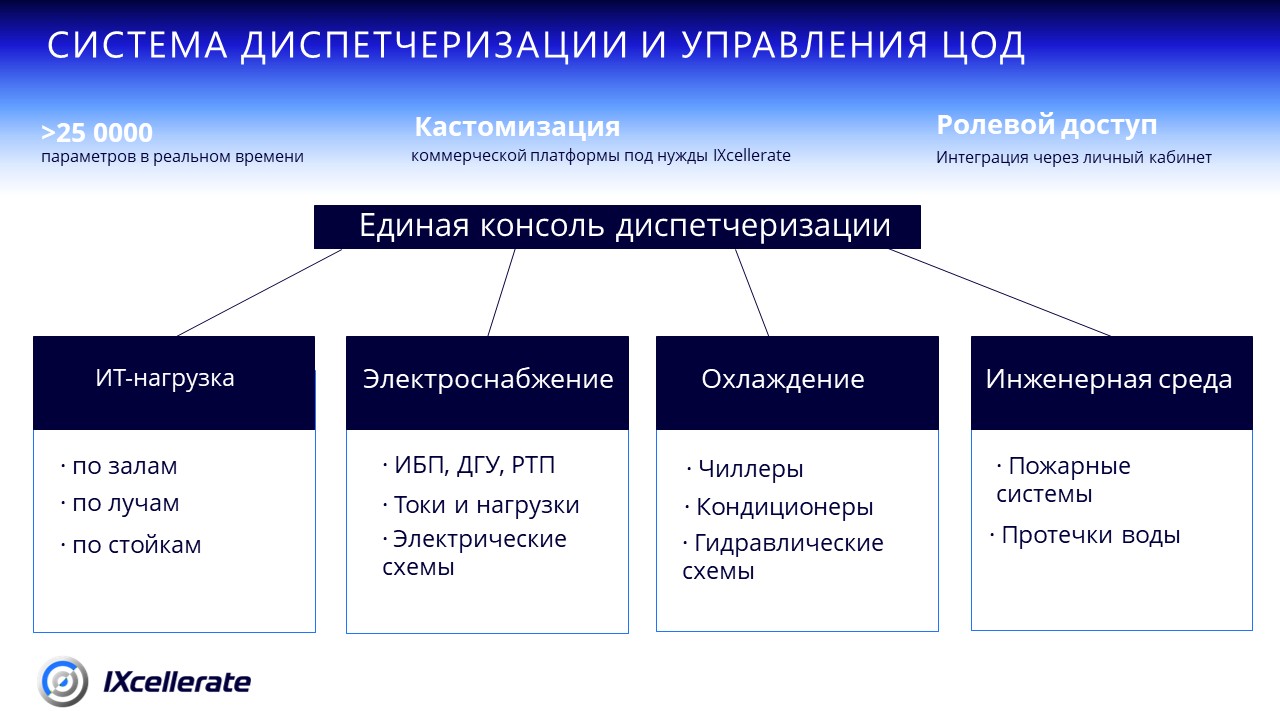

Схема работы
Слаботочные системы обеспечивают двусторонний информационный обмен между системой мониторинга и оборудованием. В щит мониторинга каждого машинного зала сводятся показания датчиков температуры и влажности воздуха, датчиков прецизионных кондиционеров, датчиков протечек охлаждающего оборудования, параметры вентиляционной установки, соответствующей этому залу, а также статусы пожарных сигнализаций.
Далее собранные сигналы, в зависимости от контролируемого параметра, заводятся на модули ввода-вывода с дискретными или аналоговыми входами, которые обеспечивают высокоточное считывание данных. С модулей сигналы поступают на контроллер, обрабатывающий данные на основе заложенных алгоритмов. Затем через коммутатор по медному кабелю информация передаётся в телекоммуникационную стойку, откуда данные по оптоволокну попадают на сервер. С сервера обработанная информация выводится на мониторы дежурных инженеров, позволяя им отслеживать состояние объекта и принимать решения о вмешательстве.
Система автоматически отправляет сигналы при выходе параметров за установленные пределы (например, при превышении температуры или влажности). Персонал вмешивается либо при нештатных ситуациях, либо при выполнении работ, требующих ручного подтверждения команд.
Контроль микроклимата
Требования к климатическим параметрам фиксируются в SLA для каждого клиента.
Допустимый диапазон температуры в машзале составляет от 18 до 27 °C, уровень влажности — от 30% до 70%. Слаботочные системы непрерывно собирают данные как непосредственно от оборудования, так и из ключевых зон воздушного потока, чтобы избежать перегревов и обеспечить соблюдение параметров SLA.
В машинных залах размещение датчиков организовано с учетом планировки пространства и маршрутов воздушных масс (горячие и холодные коридоры). Каждый ряд стоек (18–20 единиц, в зависимости от модели и вместимости зала) оснащен тремя датчиками температуры и влажности, которые контролируют климатические параметры вокруг оборудования, размещенного в стойках.
Обеспечение безопасности
При наличии сильных воздушных потоков обычные пожарные извещатели для обнаружения дыма или теплового излучения малоэффективны.
Дым, подгоняемый воздушными потоками, может не попасть в дымовую камеру извещателя. И если он все же попадает в камеру, то к этому моменту в помещении достигнута предельная концентрация дыма, так что, когда срабатывает извещатель, распространение огня уже неизбежно. Поэтому в современных дата-центрах используют активные аспирационные системы пожарной сигнализации.

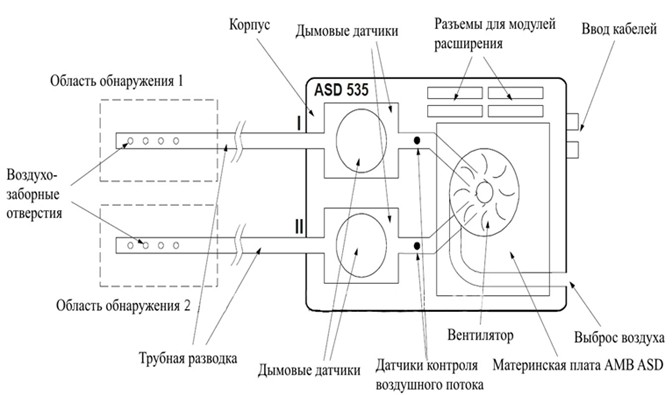

Аспирационные системы – это системы раннего обнаружения пожара. Как правило, они имеют модульную архитектуру, которая позволяет адаптировать систему к конкретным условиям эксплуатации и планировке здания. Основные компоненты такой системы – трубопровод для забора воздуха из контролируемой области и сам извещатель, который можно разместить в любом месте внутри защищаемого помещения или вне его.

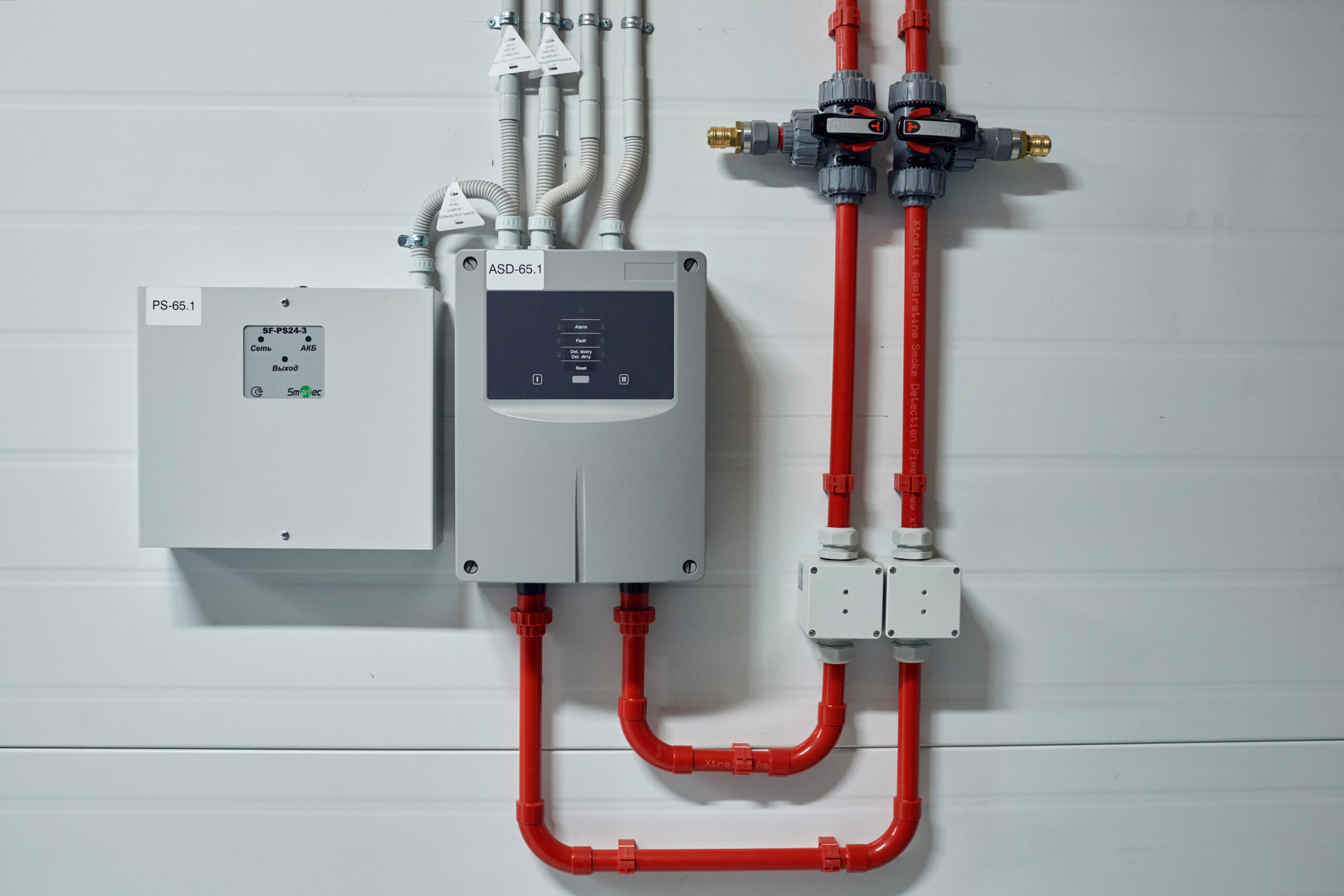

В ЦОД MOS5 применяется аспирационная система раннего обнаружения на оборудовании Securiton — детекторы этого класса фиксируют частицы дыма на стадии тления, задолго до появления открытого пламени и срабатывания традиционных точечных извещателей. Раннее обнаружение позволяет локализовать инцидент штатными средствами, без запуска автоматического пожаротушения и остановки оборудования — то есть без прерывания сервисов клиентов. Использование систем этого класса учитывается страховщиками при оценке рисков объекта и является типовым требованием при страховании дата-центров.
Проводные и беспроводные технологии
В инженерной среде ЦОД MOS5 применяются как проводные, так и беспроводные технологии — выбор определяется требованиями к надежности и спецификой контролируемых параметров.
Проводные системы обеспечивают стабильное соединение без помех и устойчивы к внешним воздействиям, поэтому используются для подключения датчиков к мониторингу большинства критически важных показателей.
Беспроводные технологии задействованы точечно, в основном для учета энергопотребления стоек. Датчик (PowerTag), фиксирующий параметры энергопотребления, устанавливают в каждой индивидуальной коробке отбора мощности стойки.
Данные с датчика собираются по собственному беспроводному протоколу в сетевой шлюз (Power Link) и далее транслируются в телекоммуникационную стойку по проводному каналу (Ethernet) — это обеспечивает стабильность передачи и снижает риски потери данных.
Гибридный подход позволяет совместить надежность магистральной передачи с гибкостью беспроводного сбора показателей на уровне отдельных стоек. При этом клиенты получают доступ к данным в реальном времени через личный кабинет, а система автоматически формирует уведомления при превышении лимитов энергопотребления, что дает возможность своевременно корректировать нагрузку.
Подведем итог: беспроводные датчики удобны в монтаже и стоят разумных денег, но менее надежны, чем проводные из‑за риска потери связи, т.к. подвержены сбоям из-за помех от большого количества точек доступа Wi‑Fi в дата‑центре. Поэтому для критически важных параметров выбирают проводные датчики — они передают данные без сбоев. Беспроводные же используют выборочно: там, где короткие перерывы в сборе показаний не повлияют на работу ЦОД.
Система мониторинга и перспективы применения ИИ в ЦОД
Сегодня базовый мониторинг без ИИ строится на заданных пороговых значениях для каждого датчика (минимум и максимум). При выходе показателей за эти границы система автоматически подает звуковой сигнал и выводит текстовое уведомление с идентификацией датчика и текущими данными. Дежурный оператор анализирует ситуацию и принимает решение, как действовать дальше. Это базовый уровень, поверх которого уже работают предиктивные механизмы, например динамический расчёт энергобаланса.
Можно ли эту схему оптимизировать с помощью ИИ, например, исключить участие человека? Теоретически да, но на данном этапе это экономически неоправданно. Основная причина — высокая трудоемкость настройки: для каждого сценария требуется отдельное обучение системы. Даже минимальное изменение данных (например, отклонение значения одной из множества точек мониторинга на полградуса) формирует новый кейс, который необходимо описать. Также критически важно заранее задать приоритеты и четко разграничить, какие решения относятся к разряду срочных, а какие — нет. По совокупности факторов на данном этапе человеческий контроль оказывается эффективнее и дешевле автоматизированных решений.
Перспективы применения ИИ видятся в поэтапном внедрении — по аналогии с эволюцией других технологий (от кнопочных телефонов к смартфонам, от ламп накаливания к светодиодам). В ближайшие 3–5 лет наиболее реалистичными направлениями станут:
- расширение предиктивной аналитики на новые сценарии реагирования,
- анализ сведений об оборудовании (год выпуска, график ТО и пр.) для своевременного ТО и замены,
- автоматизация типовых операций, например, генерация нарядов на выполнение работ для инженеров,
- оптимизация регламентных работ за счет оценки фактического состояния техники вместо жесткого графика, что позволяет заметно сократить издержки. Например, анализ качества дизельного топлива позволит менять его только при реальной необходимости, а не строго по регламенту, чтобы исключить лишние траты.
Пока это лишь перспектива, а сегодня в большинстве ситуаций, особенно в критических, преимущество остается за человеком. В экстренных случаях оператор способен действовать быстрее и гибче: например, при отказе насоса подачи топлива на работающем двигателе он может оперативно найти резервное устройство на складе и вручную организовать временное подключение.
Подобные нестандартные решения выходят за рамки возможностей самого продвинутого ПО. Искусственный интеллект в инфраструктуре ЦОД призван не заменить специалиста, а стать инструментом, усиливающим его экспертизу: роль ИИ будет расти не за счет полной автоматизации, а через «умное» расширение возможностей инженерной команды.
